타공판(홀리패널) 소개

홀리패널(HOLEY PANEL)이란?
패널에 가공 제작을 더해 디자인을 한 패널입니다.
일반적으로 타공판, 유공판, 펀칭판 등 다양한 이름으로 불리고 있습니다.

홀리패널의 종류는,
동그라미 또는 기타모양의 금형으로 일률적으로 판넬에 가공하는 방법(가장 일반적)과

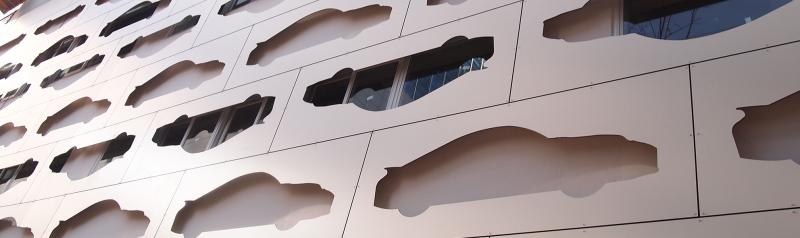

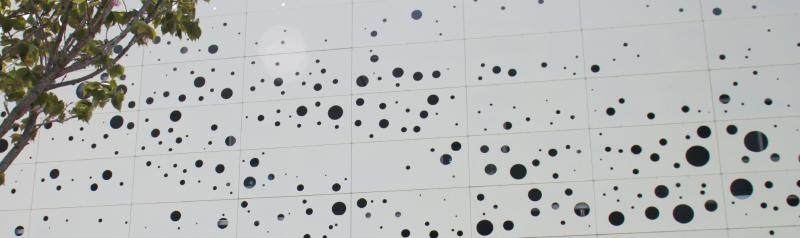

다양한 크기의 형태를 여러 개를 섞어서 배열하여 가공하는 방법(디자인 제작)

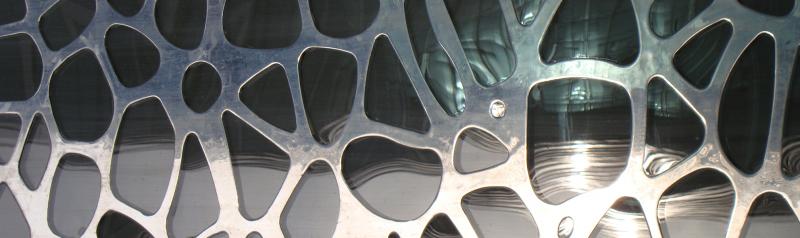

특수 디자인 가공 방법(특수한 제작형태 의뢰) 등으로 3가지 정도로 요약됩니다.

이처럼 패널선택-디자인-도면-가공제작-설치까지 홀리패널은 제작물인데 비해 디자인, 제작, 도면 부터 설치 마무리까지
전문적으로 시공하는 사례가 국내에는 많지 않습니다.
이제는 저희 ADD파사드가 홀리패널을 전문적이고 합리적인 시공으로 원하시는 디자인을 처음부터 끝까지 책임 시공하도록 하겠습니다.




소재선택

일단 판재에 가공을 하기 위해서는 어떠한 패널을 선택할 지 결정해야 합니다.
소재선택은 가공형태에 따라 두께를 고려해야 하며,
이는 제작물의 비용과 더불어 패널의 사이즈, 가공 퀄리티의 정도를 가늠하므로 전반적인 상담이 필요합니다.

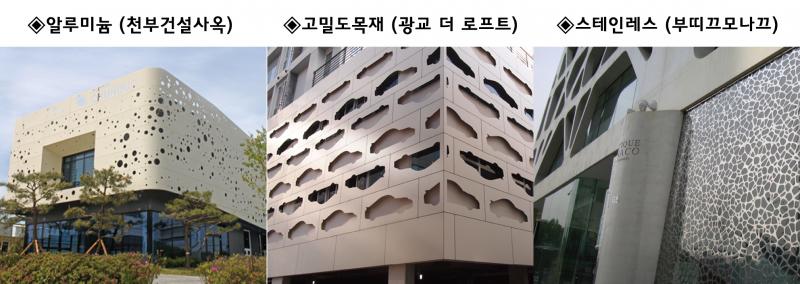

물론 특수한 금속패널이나 다양한 아이디어로 홀리패널을 제작할 수 있지만 가장 일반적인 금속과
기타 외장패널(가공이 가능한)로 가공하는 홀리패널의 종류는 기본적으로 아래와 같습니다.





가공방법


 ◈ 프레스 가공 ( 100파이 이하의 일률적인 원형 금형가공)



◈NCT 가공 100파이 이상의 원형 및 이형 형상 가공



 ◈CNC 가공 ( 다양한 형태의 이형적인 디자인 가공, 고밀도목재)



  ◈레이저 및 워터젯 가공 (두꺼운 금속이나 특수한 형태의 디자인



알루미늄 표면 마감방법

◈불소수지 도장

불소수지 도장으로서 다양한 컬러를 선택하여 도장할 수 있음
코킹이 사용되지 않는 홀리패널 특성상 코킹진때에 의한 표면 오염없이 도장하기에 적합함.


◈아노다이징 마감

알루미늄에 산화피막을 입혀 패널의 내식성과 강도를 높여주고 금속 느낌을 더욱 강렬하게 표현함


홀리패널 디자인하기

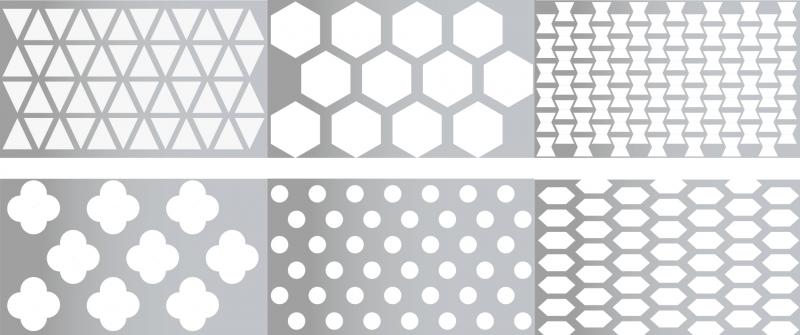

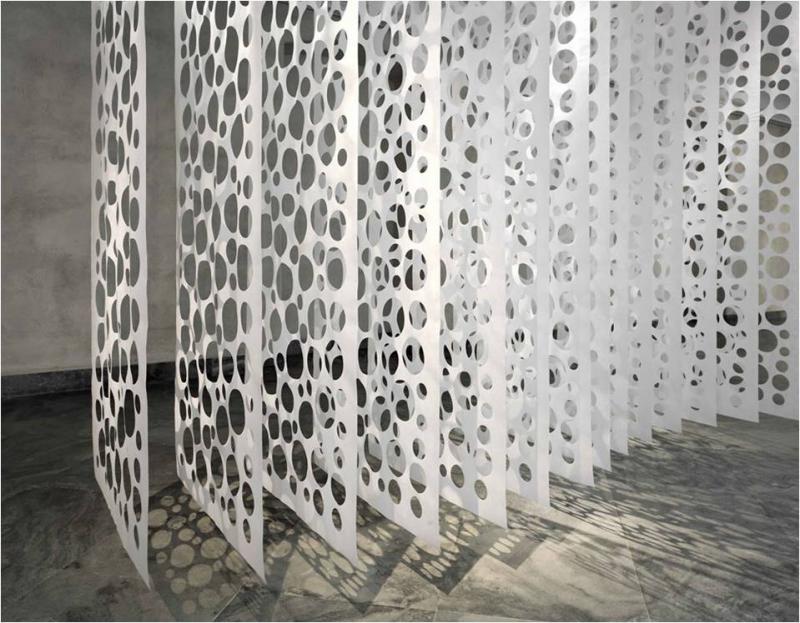

홀리패널은 동그라미 모양 뿐 아니라, 다양한 금형을 통해 여러가지 모양 표현이 가능합니다.





홀리패널 상세도

◈ 평면 상세도

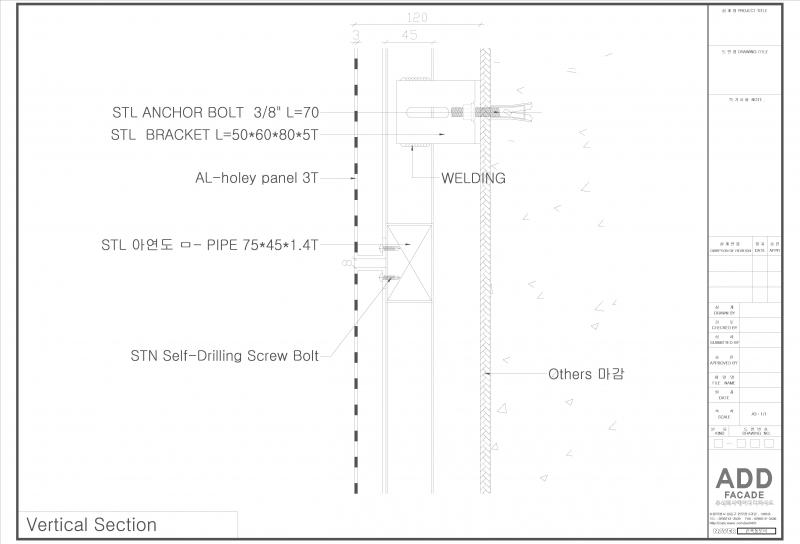

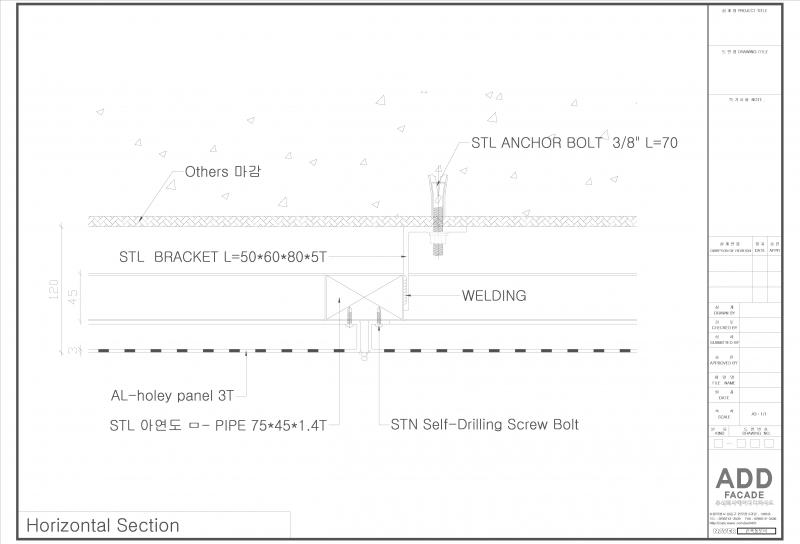

◈ 단면상세도

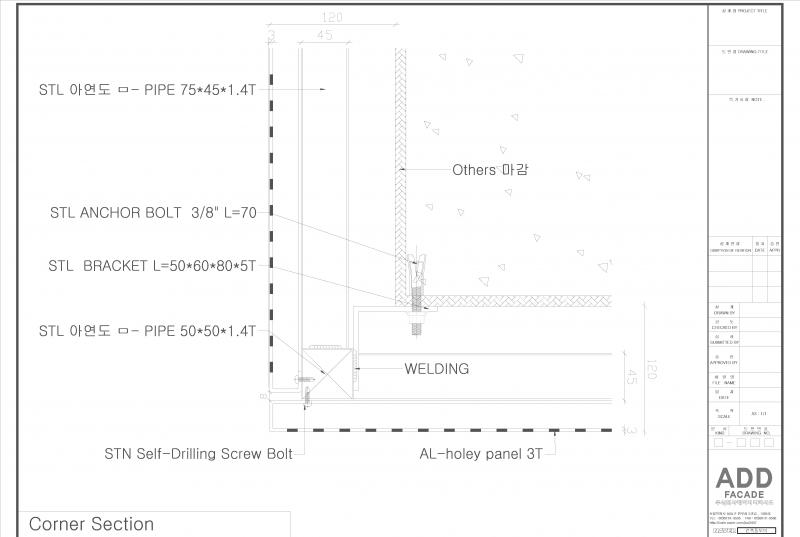

◈코너상세도

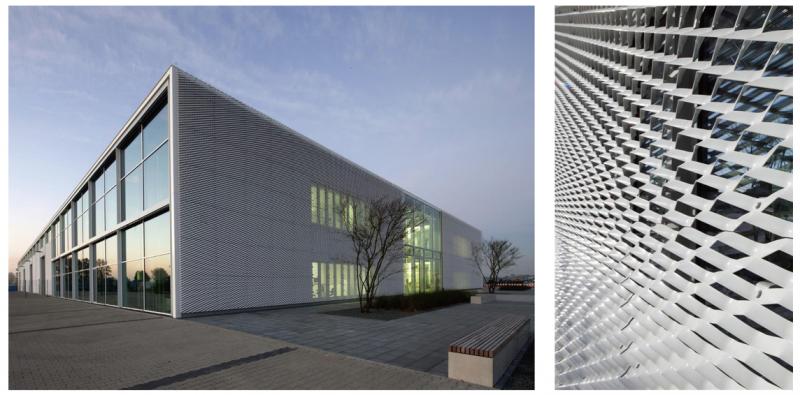

크로스패널 소개

크로스패널은 보통 더블 스킨의 기능과 미적 가치를 지닌 판넬입니다.
단순히 평면으로 천공된 시트와는 달리
2T알루미늄패널에 슬릿을 뚫고 펼쳐 볼륨감 있게 찢어 만든 형태의 소재로
남겨진 모재의 폭, 가로, 세로의 피치 간격에 따라 소재의 느낌은 많이 달라집니다.
개인의 취향과 원하는 특정효과에 따라 여러방법으로 설치될 수 있으며
보는 각도에 따라 카멜레온처럼 건축물이 달라 보이는 특징을 가진 알루미늄 외장재 입니다.

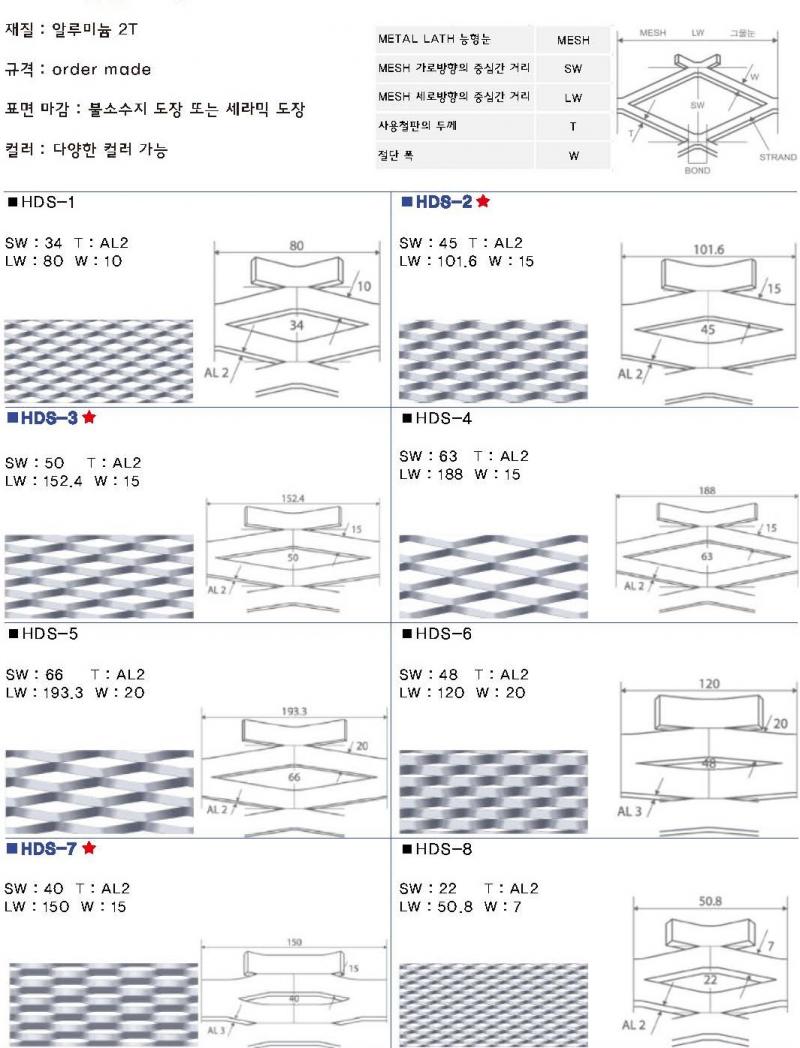

크로스패널 규격

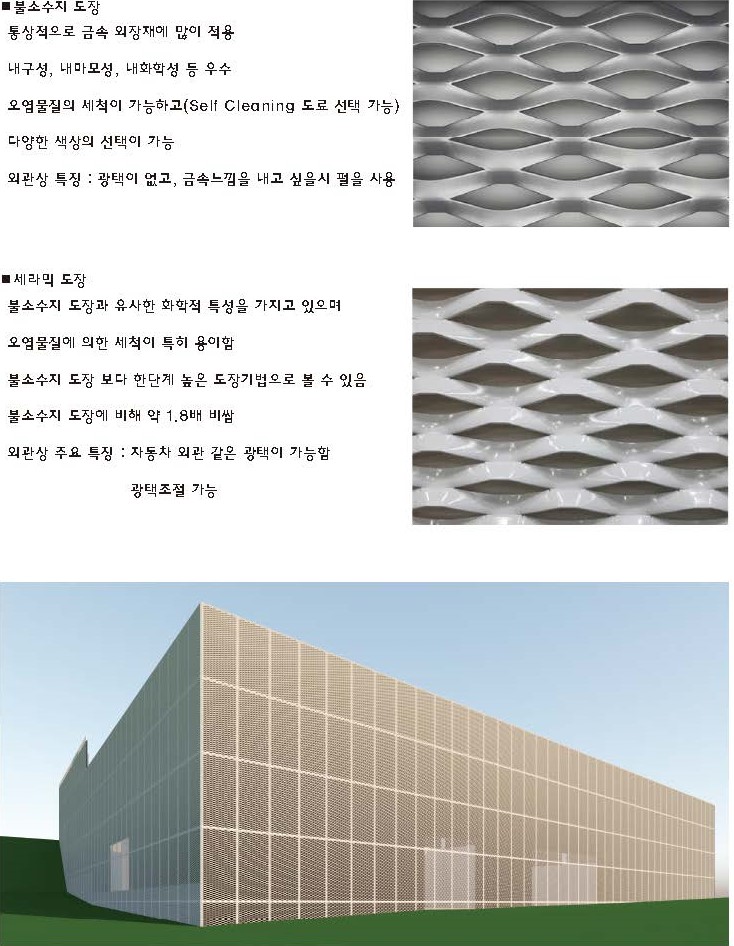

크로스패널 표면 마감 방법



카다로그 북이 필요하시면 에이디디파사드로 연락주세요. 02-6213-3535
